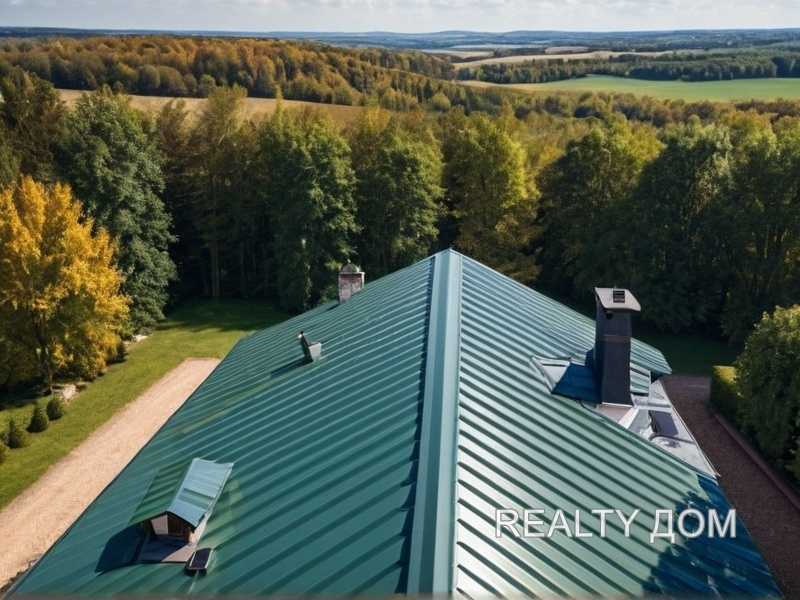

Проектирование: задаем уклоны каждого ската с учетом розы ветров и снеговой карты региона. Для металлочерепицы оптимален угол 14–45°, для гибкой черепицы – 12–60°, для фальца – от 7°. Пересечения скатов (ендовы и разжелобки) рассчитываем с запасом пропускной способности по осадкам не менее 110 л/мин на 10 м ендовы.
Несущая система: шаг стропил под утепление 200 мм – 600 мм, под утепление 250–300 мм – 400–500 мм. Для пролета до 4,5 м применяем сечение 50×200 мм при снеговой нагрузке до 180 кг/м²; при больших пролетах усиливаем клееными балками или прогонами. Узлы сопряжений разноуклонных скатов выполняем на металлических накладках класса прочности не ниже С245 с антикоррозионным покрытием.
расчет стропил,укладка,нестандартная архитектура,водоотвод – это ядро проекта. Мы фиксируем нагрузки в спецификации, выдаем ведомость пиломатериалов с сортом не ниже C24, график поставки и пооперационный план монтажа. Срок устройства кровли 150 м² с четырьмя разнонаправленными скатами – от 3 до 5 дней под ключ при готовом основании.
Гарантии: на герметичность ендов и примыканий – 5 лет, на несущую часть – 10 лет. Перед запуском составляем чек-лист приемки: геометрия скатов (допуск по диагоналям до 10 мм), высота капельника, ровность обрешетки (перепад ≤3 мм на 2 м), тяга вентиляции (анемометр от 0,5 м/с).
Результат: тишина в мансарде, сухой утеплитель, предсказуемый водоотвод и чистые фасады без потеков – за счет точного проекта и аккуратного монтажа сложной кровли с разнонаправленными уклонами.

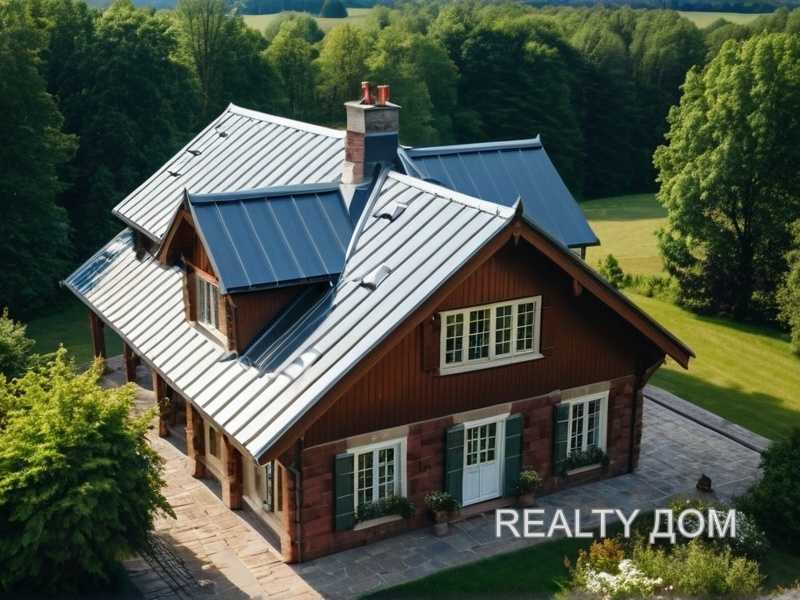

Выбор материалов для многоскатной крыши
Для многоскатной кровли применяются материалы, способные выдерживать нагрузку от ветра и осадков при сложной геометрии. При выборе учитывается не только внешний вид, но и масса покрытия, так как от этого зависит расчет стропил и тип крепёжных элементов.
Металлочерепица удобна при укладке на скаты с одинаковым уклоном, однако на пересечениях возникает много доборных элементов, что повышает стоимость. Гибкая черепица лучше подходит для нестандартная архитектура, так как легко повторяет форму ската и не требует подрезки больших листов.
Натуральная черепица обладает высокой долговечностью, но из-за значительного веса увеличивается нагрузка на стропильную систему. В этом случае расчет стропил должен выполняться с учётом допустимых прогибов и повышенного количества опор. Для крепёжных соединений рекомендуется применять нержавеющую сталь, чтобы исключить коррозию в зонах стыков.
Ондулин и композитные панели применяются там, где важна малая масса покрытия. Их укладка упрощает работу на высоте и снижает требования к несущей способности конструкции. При выборе материалов необходимо учитывать климатическую зону и допустимый угол уклона каждого типа покрытия.
Расчёт угла наклона и стыков скатов
Определение угла и проверка материалов
Угол α задают исходя из снеговой и ветровой нагрузки, а также ограничений покрытия. Быстрый расчет: α = arctan(h/L), где h – подъём конька, L – горизонтальный пролет. Наклон в процентах: i = tan(α) × 100. Для практики: металлочерепица – от 14°, гибкая черепица – от 12°, фальц – от 3°, рулонные материалы – 2–5°, керамическая/цементно-песчаная – 22–30°. При разнонаправленных скатах сверьте углы каждого ската с минимально допустимым для выбранного покрытия и не смешивайте материалы с несовместимыми диапазонами уклонов.
При «нестандартная архитектура» удобнее считать длины диагональных элементов через плановую проекцию: длина ребра/ендовы в плане × 1/ cos(α соответствующего ската). Если скаты имеют разные углы, используйте больший из них для выбора обрешетки и подкладочных слоёв на сопряжении.
Для «расчет стропил»: ограничение прогиба – не более L/200 для холодного чердака и L/250 для мансарды. Ориентиры по сечению при шаге 600 мм: пролет 4–5 м – 50×200 мм; 5–6 м – 63×200 мм или клеёный/ LVL; свыше – промежуточные опоры. Влажность пиломатериала ≤18%, обязательная обработка антисептиком/антипиреном. Узлы стропил усиливайте пластинами или уголками, рабочие соединения – на болтах/шурупах конструкционных классов, без забоин волокон.
Стыки скатов: конёк, ендова, примыкания
Ендова – зона повышенной нагрузки. Основание: сплошной настил на ширину не менее 600 мм. Подкладочный ковер – в два слоя с выпуском по 300 мм в каждую сторону. Металл ендовы – общей шириной 500–700 мм, нахлёст 200 мм, открытый водосток 80–120 мм. Крепёж – самонарезающие винты с шайбой EPDM через 200 мм по кромкам, в водосток не крепить. Герметики – лишь по верхним кромкам планок, водоотвод оставлять свободным.
Конёк: вентиляционный зазор между скатами 30–50 мм, контробрешётка обеспечивает проход воздуха от карниза. Планки конька – нахлёст 150–200 мм, шаг крепления 250–300 мм в шахматном порядке. Для мягкой черепицы – перфорированный аэратор конька по оси, укладка гонтов с заводским клеевым слоем поверх аэратора согласно схеме производителя.
Рёбра (накосные) и переломы плоскостей: под накосной стропилиной ставьте укороченные стропила с врубкой «в лапу» или на металлических подвесах; расчет длины – плановая длина ребра / cos(α ската). Под ребром – сплошной настил на 300 мм в обе стороны. Планки ребра – с нахлёстом 150 мм, крепёж через 200–250 мм.
Примыкания к стенам/трубам: нижняя планка под покрытие, верхняя – в штробу не менее 20 мм с герметизацией и прижимной рейкой. Нахлёст планок 100–150 мм, подкладочный ковер подведён на вертикаль минимум 250 мм. Для прямоугольных труб – снегозадержатели выше примыкания, чтобы разгрузить узел.
Обрешётка и укладка: шаг обрешётки согласуйте с модулем покрытия; у стыков скатов – сплошной настил. Первую доску карниза делайте на 10–15 мм толще для выведения плоскости. Тепловые зазоры: для листовых материалов 3–5 мм на соединениях, для настила – 2–3 мм между досками. Количество крепежа – не менее 6–8 точек на м² для листовых покрытий; длина самореза – так, чтобы заходил в основание на 30–40 мм и имел не менее трёх витков зацепления.
Контроль геометрии: диагонали скатов должны отличаться не более чем на 5–7 мм на 10 м. Отклонение плоскости – до 2 мм на 1 м правила. Перед закрытием ендовы и конька выполните пробный полив – проверка стока воды и отсутствие переливов через кромки.
Организация водоотвода при разнонаправленных уклонах
При устройстве кровли с разнонаправленными уклонами водоотвод становится задачей повышенной сложности. Нестандартная архитектура требует точного расчёта точек схода потоков и грамотного расположения водоприёмных элементов.
Основное внимание уделяется местам стыков. Здесь вода с разных скатов концентрируется быстрее всего, поэтому рекомендуется установка воронок или линейных желобов с высокой пропускной способностью. Укладка гидроизоляционного ковра должна выполняться с дополнительными нахлёстами, а крепёж использовать только коррозионностойкий, так как нагрузка влаги и снега в таких зонах увеличена.
Для скатов с уклоном в разные стороны применяется комбинированная система: закрытые водоотводящие каналы в ендовах и открытые желоба по периметру. Такой подход позволяет равномерно распределять потоки, исключая избыточное давление на один участок. На многоскатных крышах рекомендуется предусматривать несколько стояков, чтобы уменьшить риск переполнения.
Технические рекомендации
1. Минимальный уклон для внутренних ендов – 1,5–2%, чтобы вода не застаивалась.
2. При укладке кровельных материалов вдоль стыков нужно использовать самоклеящуюся гидроизоляционную ленту.
3. Желоба фиксируются на кронштейнах с шагом не более 60 см, чтобы исключить провисания.
4. Воронки следует располагать в нижних точках схождения скатов, обеспечивая прямое подключение к системе водоотвода.
Такая организация позволяет сохранить герметичность и долговечность конструкции при сложной геометрии крыши, где каждый элемент должен быть продуман заранее.
Усиление стропильной системы для сложной формы
При нестандартной архитектуре крыши нагрузка распределяется неравномерно, что требует дополнительного укрепления стропильной системы. Перед началом работ выполняют расчет стропил с учетом веса кровельного покрытия, угла наклона и ветровых нагрузок. Ошибки на этом этапе приводят к деформациям и затруднённому водоотводу.
Для повышения жесткости используют усиленные балки, металлические пластины и регулируемый крепёж. Соединения должны быть рассчитаны на динамическое воздействие – усадку дома, сезонные перепады температуры и снеговые массы. Особое внимание уделяется узлам пересечения стропил, так как именно здесь чаще всего возникают слабые места.
При сложной форме крыши проектируется система дополнительного водоотвода: устанавливаются усиливающие прогоны и вспомогательные стропильные ноги, которые перераспределяют вес и снижают риск перегрузки в местах стыков. Надёжность всей конструкции напрямую зависит от точности замеров и правильно подобранных элементов крепежа.
Чтобы избежать излишнего расхода материалов, рекомендуется предварительно составить детальный проект, где расчет стропил выполняется отдельно для каждой секции. Такой подход позволяет учесть особенности формы и гарантировать долговечность кровли при сложной архитектуре.
Устройство ендов и примыканий в местах соединения скатов
При монтаже ендовы сначала выполняется сплошная обрешетка из влагостойкой фанеры или доски, которая создает основу для укладки гидроизоляционного ковра. Поверх гидроизоляции устанавливается металлический желоб ендовы с обязательным зазором для термического расширения. Крепёж применяется только оцинкованный, с герметизирующими шайбами, чтобы исключить протечки.
Примыкания к стенам и трубам требуют отдельного решения. В этих зонах выполняется вертикальная укладка гидроизоляции с заходом на вертикальные поверхности. Для дополнительного водоотвода монтируются фартуки из листового металла, которые заводятся под кровельное покрытие и фиксируются скрытым крепежом. Все стыки заполняются эластичными герметиками.
Ниже приведена таблица с рекомендуемыми элементами для монтажа ендовы и примыканий:
| Элемент | Материал | Назначение |
|---|---|---|
| Обрешетка | Фанера ФСФ, доска 25–32 мм | Основание для ендовы, предотвращает деформации |
| Гидроизоляционный ковер | Битумно-полимерный рулонный материал | Защита от протечек |
| Металлический желоб | Оцинкованная сталь с полимерным покрытием | Организация водоотвода |
| Крепёж | Саморезы с прессшайбой | Фиксация элементов без повреждения покрытия |
| Фартук примыкания | Оцинкованный лист с покрытием | Защита стыков в зонах соединения со стенами и трубами |
Точная последовательность монтажа и использование подходящих материалов обеспечивают долговечность конструкции и правильный водоотвод. При проектировании всегда выполняется расчет стропил с учетом снеговых и ветровых нагрузок, чтобы исключить перегибы и деформации в зоне ендов.
Гидроизоляция и пароизоляция многоскатной кровли
При проектировании многоскатной конструкции необходимо учитывать расчет стропил, так как от точности параметров зависит расположение слоев гидро- и пароизоляции. Ошибки в геометрии приводят к зазорам и нарушению водоотвода.
Пароизоляция фиксируется со стороны помещения, препятствуя проникновению теплого влажного воздуха в утеплитель. Материал укладывается сплошным полотном с проклейкой соединений специальной лентой. Прикрепление производится к стропилам с помощью реек, что дополнительно усиливает жесткость слоя.
Организация водоотвода
Многоскатная кровля образует зоны с повышенной нагрузкой на гидроизоляцию. В этих местах рекомендуется усиленная укладка мембраны и установка дополнительных планок. Для стабильного отвода воды применяются желоба и воронки, расположенные в местах схождения скатов. Крепёж водосточных элементов должен выполняться с учетом сезонных нагрузок.
Практические рекомендации
При монтаже многоскатной системы недопустимы проколы мембраны вне зон крепежа. Все разрывы немедленно герметизируются ремонтной лентой. Перед укладкой утеплителя проверяется натяжение пароизоляции: она должна быть ровной, без провисаний. Такой подход предотвращает накопление конденсата и продлевает срок службы всей кровельной конструкции.
Монтаж обрешётки с учётом разных направлений скатов
При организации обрешётки на кровле с разными направлениями скатов необходимо учитывать нагрузку и способы стока воды. Неправильная укладка реек или слабый крепёж могут привести к деформации покрытия и нарушению водоотвода.
Планирование и разметка
- Определите основное направление уклона для каждого ската и нанесите разметку под несущие элементы.
- На пересечениях скатов используйте усиленные бруски для перераспределения нагрузки и закрепления крепёжных элементов.
- Составьте схему укладки, учитывая нестандартную архитектуру и различные углы наклона, чтобы минимизировать горизонтальные перекосы реек.
Технология монтажа
- Начинайте укладку обрешётки с нижнего края ската, постепенно поднимаясь к коньку. Крепёж фиксируйте с шагом, соответствующим толщине кровельного материала.
- На участках с изменением направления ската используйте соединительные планки или подрезку реек под углом для ровной поверхности.
- Обеспечьте непрерывный водоотвод, оставляя зазор между рейками, соответствующий типу покрытия и уклону ската.
- При монтаже вокруг сложных архитектурных элементов – мансард, эркеров или ломаных крыш – усиливайте каркас дополнительными брусками для равномерного распределения веса.
- Финишная проверка включает контроль уровня горизонтали и плотности крепежа, чтобы исключить люфт или проседание.
Правильная организация обрешётки с учётом разных направлений скатов гарантирует долговечность покрытия и корректную работу системы водоотвода, даже при сложной конфигурации кровли.
Типичные ошибки при устройстве кровли с разнонаправленными уклонами
При проектировании и монтаже кровли с уклонами в разные стороны часто допускаются ошибки, которые приводят к протечкам и быстрому износу конструкции. Наиболее распространённые проблемы связаны с неправильным расчетом стропил, укладкой материалов, организацией водоотвода и крепёжными элементами.
- Неправильный расчет стропил: Ошибки в расчете длины и угла наклона стропил вызывают перегибы или недостаточную жёсткость конструкции. Рекомендуется проверять совпадение углов всех скатов, особенно в местах пересечения, и учитывать нагрузку снега и ветра на каждый уклон.
- Нарушение технологии укладки: Частая проблема – неправильное расположение кровельного покрытия относительно направления скатов. При укладке плитки или металлочерепицы следует учитывать направления уклонов, чтобы обеспечить сток воды и предотвратить накопление влаги на внутренних углах.
- Ошибки в водоотводе: Неправильно организованные желоба, воронки и водосточные трубы приводят к подтеканию и разрушению карнизных элементов. Важно проектировать водоотвод с учётом точки схода воды с каждого ската и проверять уклон желобов для полного отвода осадков.
- Недостаточный или неправильный крепёж: Использование неподходящих гвоздей, шурупов или саморезов, а также их редкое расположение снижает долговечность кровли. В местах пересечения уклонов требуется усиленный крепёж и монтаж дополнительных уплотнителей для предотвращения протечек.
Избежать типичных ошибок помогает тщательная проверка всех узлов соединения скатов, контроль точного расчета стропил и соблюдение инструкций производителя кровельного покрытия. Особое внимание стоит уделять местам примыкания, где вероятность скопления влаги максимальна, и заранее предусматривать эффективный водоотвод.
Регулярная проверка состояния крепёжных элементов и целостности кровли после монтажа предотвращает деформацию и преждевременный износ конструкции. Планирование уклонов с учётом всех нагрузок и грамотная организация водоотвода снижают риск дорогостоящих ремонтов.
