Вентконек для скатов 15–45° – перфорированный профиль с аэродинамическими каналами и сеткой от насекомых; фактическая пропускная способность 180–320 см²/пог. м. Подходит для металлочерепицы и гибкой черепицы. Рекомендация: при площади кровли 120 м² закладывать не менее 8–10 пог. м такого элемента, согласуя приток через продухи в карнизах.
Низкопрофильный подконьковый модуль – решение для ветронагруженных зон и крыш с малым снеговым мешком. Высота 18–22 мм, сплошная лента с NFA 140–220 см²/пог. м, усиленная защита от осадков за счет лабиринтных перегородок. Рекомендация: использовать при шаге стропил 600 мм и вентиляционном зазоре 40–60 мм.
Комбинированный вентконек с точечными дефлекторами – линейный элемент плюс 2–3 дефлектора на конек длиной 8–12 м для ускорения вытяжки при сложной конфигурации скатов. Производительность узла 260–420 см³/с на дефлектор при ветре 3–5 м/с. Рекомендация: ставить на коньках с разрывами или ендовами, где естественная тяга ослаблена.
Подконьковая лента с микроперфорацией – самоклеящаяся, для натуральной черепицы. Паропроницаемость ≥1500 г/м²/сут, температурный диапазон −40…+90 °C. Обеспечивает притирку к профилю и надежную защиту от осадков при косом дожде до 120 л/м²·ч. Рекомендация: монтировать с перехлестом 50–70 мм и прижимной планкой.
Аэроэлементы с интегрированными воздуховоды – модульные блоки, которые подают поток от холодного чердака к коньку по закрытым каналам, исключая подсос пыли. Расчетная NFA 220–360 см²/пог. м, шумность на ветру ниже 20 дБА. Рекомендация: использовать в регионах с пыльными бурями и на крышах, где утеплитель близко к настилу.
Практические нормы подбора: соотношение притока/вытяжки не менее 1:1; суммарная открытая площадь под коньком – от 1/300 площади перекрываемого чердака; минимальный вентиляционный зазор под покрытием 40–60 мм. Для конька длиной 10 м целесообразно выбирать элементы с общей NFA 1800–3000 см², распределяя приток через карнизные продухи 6–10 см² на каждый пог. см карниза.
Монтаж: крепеж из нержавеющей стали A2/A4, шаг 150–200 мм; подкладочный ковер выпускать под вентленты не менее чем на 100 мм; в зонах сугробообразования ставить снегозадержатели, чтобы сохранить работоспособность щелей и защиту от осадков.
Подберем конфигурацию под ваш уклон, материал покрытия и климат: от базового вентконька до систем с направленными воздуховоды – с расчетом NFA и схемой размещения приточных отверстий.
Подконьковые вентиляционные элементы для металлочерепицы
Для металлочерепицы применяются ленты и профилированные модули, которые устанавливаются под коньковый профиль. Они создают равномерные продухи, не нарушая герметичность. При этом элементы выполняют функцию фильтра, препятствуя попаданию насекомых и мусора.
Защита от осадков и долговечность
Современные материалы, используемые в подконьковых вентиляторах для металлочерепицы, обеспечивают надежную защиту от осадков. Конструкция предусматривает капиллярные барьеры и влагостойкие мембраны, которые исключают затекание воды под конек.
Рекомендации по выбору
При выборе необходимо учитывать угол наклона ската, высоту профиля металлочерепицы и сечение воздуховодов. Для скатов до 25° рекомендуется увеличенный зазор для усиления тяги. Важно подбирать элементы, совместимые с конкретным типом покрытия, чтобы приток воздуха распределялся равномерно.
Качественно установленный подконьковый вентэлемент продлевает срок службы утеплителя, стропильной системы и самого покрытия, сохраняя стабильный микроклимат в подкровельном пространстве.
Особенности применения вентиляции под гибкую черепицу
При устройстве кровельного пирога с гибкой черепицей важное значение имеет организация стабильного притока воздуха снизу и выхода через коньковую часть. Без этого влага задерживается в подкровельном пространстве, что приводит к намоканию утеплителя и деформации стропильной системы.
Для отвода теплого воздуха применяют вентконек, монтируемый вдоль конька. Его конструкция обеспечивает защиту от осадков при сохранении свободного воздушного потока. В качестве входных отверстий используют продухи в карнизной зоне, создавая равномерное движение воздуха снизу вверх.
Рекомендации по монтажу
Чтобы вентиляция работала корректно, необходимо учитывать уклон кровли, тип утеплителя и площадь крыши. Для небольших скатов достаточно стандартного конькового элемента, а на длинных пролетах требуется установка нескольких участков вентконька.
| Элемент | Функция | Особенности применения |
|---|---|---|
| Вентконек | Устанавливается по всей длине конька, защищает от осадков | |
| Продухи | Приток свежего воздуха | Располагаются в карнизах, должны оставаться открытыми после монтажа |
| Гидроизоляция | Барьер от конденсата | Укладывается под черепицу, совместима с вентиляционными элементами |
Практические советы
Для кровель с утеплителем толщиной более 200 мм требуется увеличенный сечение продухов. В регионах с высоким количеством осадков рекомендуется выбирать вентконек с дополнительными фильтрами, исключающими задувание снега. При проектировании крыши необходимо учитывать, чтобы суммарная площадь приточных отверстий соответствовала площади выходных каналов, иначе воздухообмен будет нарушен.

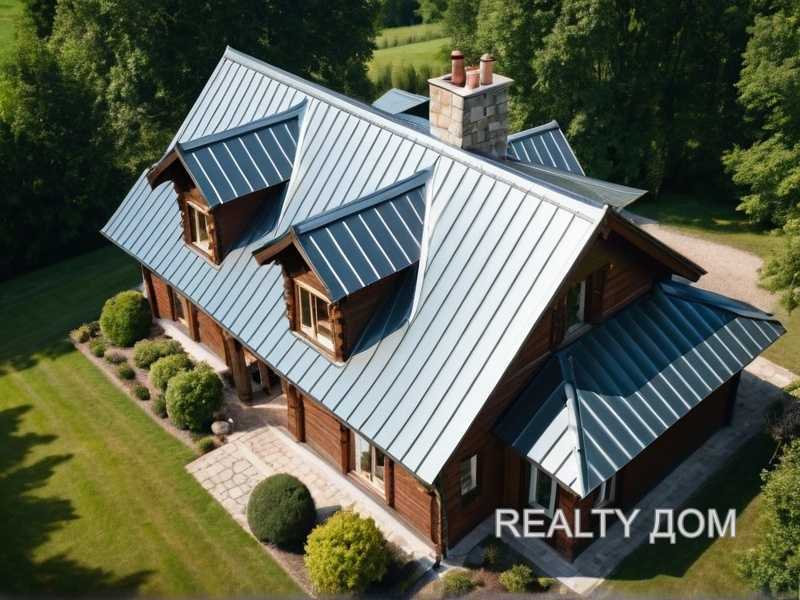

Решения для фальцевой кровли
Фальцевая кровля требует продуманной вентиляции, так как замкнутая конструкция листов металла ограничивает естественный воздухообмен. Для предотвращения конденсата и коррозии применяются специальные элементы, обеспечивающие приток воздуха снизу и его выход через продухи в зоне конька.
Организация вентиляции
Рекомендации по выбору
При подборе элементов вентиляции для фальцевой кровли стоит учитывать тип покрытия, высоту профиля и способ крепления. В регионах с высокой снеговой нагрузкой целесообразно использовать конструкции с усиленной защитой от осадков. Для зданий с большой площадью ската рекомендуется устанавливать дополнительные продухи, равномерно распределенные по длине конька, что позволяет поддерживать стабильный воздухообмен без перегрузки отдельных участков.
Варианты для натуральной черепицы
Для кровель из натуральной черепицы применяются специализированные подконьковые элементы, которые обеспечивают стабильный воздухообмен и препятствуют накоплению влаги под покрытием. Основная задача – организовать равномерное движение воздуха через продухи и воздуховоды, сохраняя температуру подкровельного пространства в допустимых пределах.
Вентконек и его особенности
Вентконек для натуральной черепицы изготавливается с учетом её толщины и формы. Конструкции снабжены каналами для выхода тёплого воздуха и защитой от осадков, исключающей затекание воды при сильном ветре. При выборе важно учитывать угол наклона скатов и шаг обрешетки, чтобы обеспечить плотное прилегание и герметичность.
Воздуховоды и дополнительные элементы
Для усиления вентиляции применяются точечные воздуховоды, устанавливаемые на верхних участках скатов. Их использование особенно актуально при сложной конфигурации крыши, где обычные продухи не справляются с отводом влаги. Такие элементы дополняют вентконек и позволяют поддерживать стабильный микроклимат под черепицей, снижая риск появления конденсата и повреждений древесины.
Подконьковые элементы с защитой от насекомых и птиц
Для долговечной работы кровельной системы требуется свободная циркуляция воздуха под покрытием. Однако открытые продухи и воздуховоды могут стать входом для насекомых и птиц. Чтобы исключить этот риск, применяются подконьковые элементы с защитными решётками и фильтрами.
Конструкции подобного типа совмещают функции проветривания и барьера. Они обеспечивают стабильный приток и вытяжку воздуха через вентконек, не допуская проникновения посторонних организмов. При этом сохраняется защита от осадков благодаря специально разработанным капельникам и направляющим каналам.
- Металлические или полимерные сетки перекрывают доступ птицам и крупным насекомым.
- Мелкоячеистые вставки предотвращают попадание пыли и мусора в воздуховоды.
- Форма профиля учитывает интенсивность снеговых и дождевых нагрузок.
- Модели с дополнительными капиллярными барьерами повышают защиту от осадков при сильных ветровых потоках.
При выборе подконьковых элементов рекомендуется учитывать ширину конька и совместимость с используемым кровельным покрытием. Для металлической кровли подходят изделия с жёсткой фиксацией, для гибкой – варианты с эластичными уплотнителями. Правильная установка исключает зазоры, что гарантирует вентиляцию без риска повреждения конструкции.
- Проверить совместимость элементов с геометрией кровли.
- Установить сетчатые вставки на всём протяжении вентконька.
- Контролировать герметичность стыков для сохранения защиты от осадков.
Такое решение позволяет поддерживать оптимальный микроклимат под кровлей, снижать влажность и продлевает срок службы деревянных и металлических элементов стропильной системы.
Модели с встроенными фильтрами от пыли и мусора
Подконьковые вентиляционные элементы с фильтрами выполняют двойную задачу: обеспечивают приток свежего воздуха через продухи и одновременно предотвращают проникновение мелких частиц, листвы и насекомых в воздуховоды. Такие конструкции особенно востребованы в зданиях, расположенных рядом с дорогами или зелеными зонами, где концентрация пыли и органического мусора выше среднего.
Фильтрующие вставки изготавливаются из материалов с различной степенью плотности. Для регионов с повышенной запыленностью подходят модели с многоуровневой структурой, где первый слой задерживает крупный мусор, а последующие улавливают мельчайшие фракции. При этом сохраняется необходимая проходимость воздуха, что предотвращает перегрев подкровельного пространства.
Практические рекомендации
При выборе моделей с фильтрами стоит учитывать доступ к обслуживанию. Съемные кассеты позволяют производить очистку без демонтажа всего вентиляционного элемента. Для крыш с минимальным уклоном предпочтительнее конструкции с усиленной защитой от осадков, чтобы исключить попадание влаги через продухи. В условиях сурового климата лучше выбирать воздуховоды с антикоррозийным покрытием, так как повышенная влажность ускоряет износ металлических частей.
Регулярная проверка состояния фильтров обеспечивает стабильный приток воздуха и предотвращает образование конденсата. При правильном подборе таких моделей продлевается срок службы кровельных материалов и сохраняется стабильный микроклимат на чердаке.
Универсальные варианты для разных типов кровли
Для скатных крыш разных конструкций оптимальным решением становятся универсальные вентиляционные элементы, способные обеспечивать стабильный приток воздуха в подкровельное пространство. Такие изделия интегрируются в кровлю без нарушения герметичности и подходят как для металлочерепицы, так и для битумных или композитных покрытий.
Универсальные модели оснащаются воздуховодами, которые направляют потоки в нужные зоны, предотвращая застой влажного воздуха. Конструкция предусматривает надежную защиту от осадков, исключая риск попадания влаги в утеплитель и на элементы стропильной системы.
При выборе универсальных вариантов стоит обращать внимание на высоту профиля и совместимость с углом наклона крыши. Для надежного результата рекомендуется использовать комплекты с уплотнителями, которые не препятствуют движению воздуха, но при этом препятствуют проникновению насекомых и мелкого мусора.
Материалы изготовления и их влияние на долговечность
Подконьковые вентиляционные элементы напрямую зависят от материалов, используемых при их производстве, что определяет срок службы и стабильность работы системы вентиляции.
Наиболее распространенные материалы:
- Оцинкованная сталь. Обеспечивает высокую прочность и устойчивость к механическим повреждениям. Толщина 0,5–0,7 мм позволяет защитить продухи от осадков и обеспечить долговременный приток воздуха.
- Медь. Отличается стойкостью к коррозии и минимальной потребностью в обслуживании. Медь сохраняет герметичность воздуховодов даже при резких перепадах температуры.
- Алюминий. Легкий материал, устойчивый к воздействию влаги и ультрафиолета. Подходит для участков с интенсивным продувом, сохраняя форму и функциональность элементов в течение нескольких десятилетий.
- Пластик с UV-стабилизатором. Рекомендуется для крыш с малой нагрузкой, обеспечивает защиту от осадков и сохранение притока воздуха, но требует контроля на механические повреждения и деформацию.
Выбор материала влияет на долговечность и эксплуатационные характеристики:
- Для регионов с высокой влажностью или частыми осадками лучше использовать медь или оцинкованную сталь с дополнительным защитным покрытием. Это снижает риск коррозии и деформации продухов.
- Алюминий подходит для вентиляционных элементов с крупной площадью воздуховодов, где важна легкость конструкции и стабильный приток воздуха без нагрузки на кровлю.
- Пластиковые элементы эффективны при низких механических нагрузках и контролируемой эксплуатации, но срок их службы обычно короче металлических аналогов.
- Комбинированные конструкции: сталь с защитным полимерным покрытием сочетают прочность и устойчивость к осадкам, обеспечивая стабильный приток воздуха и защиту продухов на длительный срок.
Правильный подбор материала снижает риск засоров и повреждений воздуховодов, продлевает срок службы системы вентиляции и сохраняет надежную защиту от осадков в течение всего срока эксплуатации крыши.
