Материалы: сталь с полимерным покрытием толщиной 0,5–0,7 мм или алюминий 0,7–1,0 мм; минимальный уклон ската от 7° (при уклоне 3–7° обязательна двойная стоячая кромка и сплошное основание из фанеры ФСФ 12–18 мм).
Основание и вентиляция: устройство пароизоляции по утеплителю с проклейкой стыков, контробрешётка 30–50 мм для стабильного вентиляционного зазора по всей длине ската, вход – у карниза, выход – в зоне конька либо через точечные аэраторы с расчётной площадью продуха не менее 1/300 площади ската.
Соединение листов: продольные стоячие фальцы формируются на объекте через фальц станок с контролем высоты кромки 25 мм и равномерности подгиба; поперечные лежачие фальцы размещают выше линии снегозадержания. Для длин более 10 м предусматривают температурные компенсационные зоны у карниза.
Крепление: применяются скрытые крепления – фиксированные и скользящие кляммеры из нержавеющей стали. Шаг кляммеров по обрешётке: 300 мм на краях ската и 400–500 мм в поле; у карнизной зоны шаг уменьшают до 200–250 мм. Скользящие кляммеры ставят каждые 1–1,5 м для компенсации линейного расширения.
Герметизация узлов: конёк и ендовы комплектуются уплотнителями из бутилкаучука/ЭПДМ; примыкания к трубам и стенам – через прижимные планки с лентой 50 мм и механическим креплением шагом 150 мм. Допуски: зазор под планкой 3–5 мм для провки герметика, выпуск полотна за карниз 30–40 мм.
Монтажные режимы: температурный диапазон работ от −10 до +30 °C; при отрицательных температурах нагрев в зоне фальца строительным феном до 20–30 °C для стабильной формовки. Скорость подачи полотен через фальц станок 8–12 м/мин при контроле усилия подгиба без пережатий.
Контроль и испытания: визуальная проверка высоты и непрерывности фальца, измерение плоскостности правилом 2 м (допуск ≤2 мм); водяная проверка примыканий – пролив 15 минут с расходом 2 л/м²·мин; при обнаружении капиллярного подсоса – локальная герметизация и повторный тест.
Рекомендации по долговечности: установка снегозадержателей над выходами и проходками, очистка водостоков дважды в год, ежегодная ревизия кляммеров в зоне карнизов и ендов; перекатка ослабленных фальцев ручными клещами без повреждения покрытия.
Подготовка основания и выбор подходящей обрешетки
Основание под фальцевую кровлю должно быть ровным и жестким. Любые перепады более 2–3 мм приведут к деформации при укладке металла и нарушению герметизации стыков. Перед монтажом проверяют несущие балки, устраняют трещины и гниль, при необходимости заменяют элементы конструкции.
Тип обрешетки подбирается в зависимости от угла наклона крыши и длины картин:
- При уклоне менее 14° применяется сплошная обрешетка из влагостойкой фанеры или доски толщиной 25–32 мм. Она обеспечивает надежное соединение листов и исключает продавливание.
- На крышах с уклоном более 14° возможна разреженная обрешетка с шагом 200–250 мм. Такой вариант снижает нагрузку на конструкцию и улучшает вентиляцию подкровельного пространства.
Фальц станок обеспечивает точную подготовку замков, но только при правильной жесткости основания. Если допустить слабину, соединение листов будет неравномерным, что скажется на герметизации. Поэтому выбор материала для обрешетки напрямую влияет на срок службы кровли.
Перед началом монтажа металл хранят на ровной поверхности, чтобы избежать изгибов. Укладка металла производится на сухое основание, без остатков мусора и пыли, иначе фиксация клямм будет неполной. Контроль на каждом этапе подготовки исключает перерасход материалов и повреждение фальцевых соединений.
Раскрой и резка металлических листов для фальцевой кровли
Точная подготовка металлических листов напрямую влияет на долговечность и внешний вид фальцевой кровли. Для резки применяют ручные и электрические ножницы, позволяющие сохранить ровную кромку без заусенцев. Нельзя использовать абразивные диски, так как они перегревают металл и повреждают защитное покрытие.
Перед укладкой металла листы подгоняются по длине и ширине с учётом нахлёстов и последующей герметизации. При больших площадях используют фальц станок, формирующий замки одинакового профиля, что ускоряет работу и исключает ошибки. Заготовки маркируют сразу, чтобы избежать путаницы во время монтажа.

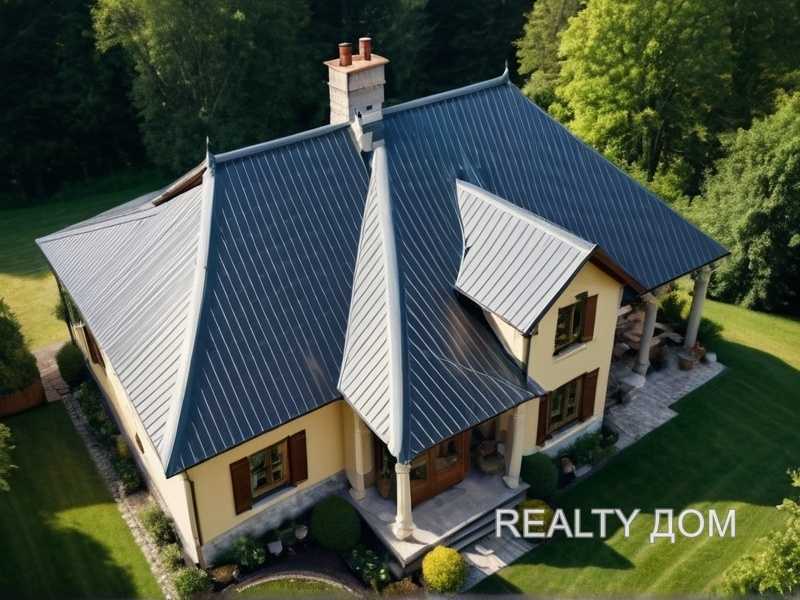

Особенности подготовки к монтажу
Листы должны иметь ровные торцы для надёжного соединения и равномерного распределения нагрузки. При раскрое учитывается расположение скрытых креплений, обеспечивающих жёсткость конструкции без нарушения целостности покрытия. Между рядами оставляют минимальный зазор для температурного расширения металла и правильной вентиляции подкровельного пространства.
Соблюдение этих правил снижает риск протечек и повышает срок службы кровли. Чистый рез и точная геометрия облегчают монтаж и обеспечивают плотное примыкание элементов по всей длине соединений.
Формирование стоячего фальца с помощью ручного и механического инструмента
Для стоячего фальца применяют картины из оцинкованной стали с полимерным покрытием толщиной 0,5–0,7 мм, меди 0,6–0,7 мм, алюмоцинка 0,6–0,8 мм и титаноцинка 0,65–0,8 мм. Минимальный радиус гиба – не менее 1–1,5 толщины листа; при меньшем радиусе высок риск микротрещин покрытия. Оптимальная высота фальца: 32–38 мм на ветровых участках и 25 мм на защищённых скатах. Укладка металла ведётся параллельно линии ската с учётом розы ветров: открытая кромка должна смотреть от преобладающего направления ветра.
Подготовка и ручная формовка
Основание – сплошной настил из фанеры ФСФ 12–18 мм либо обрезная доска с зазором 3–5 мм; контробрешётка 40–50 мм обеспечивает вентиляция подкровельного пространства. Картины подрезают по месту, кромки калибруют малкой, подгибают фальцбордом на 90° с припуском 25 мм; ответная кромка – 28–30 мм для надёжного захвата при двойном замке. Соединение листов по длине выполняют лежачим фальцем на сплошном основании; под нахлёст укладывают бутилкаучуковую ленту шириной 20–30 мм для герметизация узла.
Крепление – только скрытые крепления (кляммеры) из нержавеющей стали A2/A4: фиксированные через каждые 300–350 мм, скользящие через 200–250 мм у карнизов и на длинных скатах (>8 м). В зоне конька и карнизного свеса шаг уменьшают на 20–25%. При температуре ниже −10 °C ручной догиб выполняют с предварительным подогревом зоны замка строительным феном до 20–30 °C, чтобы исключить растрескивание покрытия.
Механическая формовка и контроль качества
Механические закаточные машины с двухпроходной схемой (первый – 90°, второй – 180°) работают со скоростью 8–12 м/мин. Давление рольгангов выставляют по контрольной картине: после прохода не должно быть следов через покрытие, допуск на высоту замка ±1 мм по всей длине. В местах примыканий и ендов герметизация усиливается бутил- или ПВХ-уплотнителями; герметик не вводят внутрь стоячего фальца, чтобы не блокировать капиллярное дренирование. Укладка металла вокруг труб и мансардных окон выполняется с компенсационными разрезами и скользящими кляммерами; обязательна вентиляция у конька (щель 20–30 мм под коньковой планкой) и у карниза через перфоленту.
Типовые ошибки: перетянутые ролики (вмятины на замке), редкий шаг кляммеров на кромках, отсутствие зазоров компенсации температурных удлинений, соединение листов по длине без сплошного основания, укладка металла по влажной подкладке.
| Материал | Толщина, мм | Высота стоячего фальца, мм | Шаг кляммеров, мм | Мин. радиус гиба | Особенности |
|---|---|---|---|---|---|
| Сталь с ПП/Пурал | 0,5–0,7 | 32–38 (ветровые), 25 (защищённые) | 300–350 (фикс.), 200–250 (скольз.) | ≥1–1,5 t | Не работать ниже −15 °C без прогрева кромок |
| Медь | 0,6–0,7 | 25–32 | 300–350 | ≥1 t | Исключить контакт с оцинкованной сталью |
| Титаноцинк | 0,7–0,8 | 25–32 | 250–300 | ≥2 t | Монтаж при температуре >+5 °C |
| Алюмоцинк | 0,6–0,8 | 32–38 | 300–350 | ≥1,5 t | Контроль кромок от заусенцев |
Рекомендации по инструменту: фальцборд 200–350 мм для кромок, киянка из белой резины 40–60 мм, угловая малка для повторяемости 90°/180°, ручные губцевые клещи 60–80 мм для поджатия замка у примыканий, закаточная машина с регулировкой давления и ограничителем скорости, ролик прижимной 30–40 мм для стыков. Соединение листов выполняют последовательно: предварительное поджатие – первый проход – проверка высоты и прямолинейности – второй проход – локальная доводка клещами.
Перед сдачей проверяют: ровность шва по шнуру (отклонение не более 3 мм на 10 м), отсутствие заломов на кромке, равномерность шага кляммеров, целостность покрытия в зоне замков, корректную вентиляция карниза и конька. При необходимости выполняют локальную герметизация примыканий и корректируют укладка металла у проходок без разборки основного стоячего фальца.
Крепление стартовой планки и правильная установка первого листа
Монтаж фальцевой кровли начинается с точного крепления стартовой планки. Она фиксируется по нижнему краю ската с шагом крепежа не более 300 мм. Неровности основания необходимо устранить заранее, так как любая деформация приведет к нарушению прилегания и ухудшению герметизации.
При установке первого листа особое внимание уделяется совмещению нижнего края металла с линией карниза. Укладка металла выполняется с нахлестом на стартовую планку, что исключает образование щелей и обеспечивает правильный сток воды. Для фиксации применяются только скрытые крепления, которые не нарушают защитный слой покрытия и сохраняют внешний вид кровли.
Соединение листов выполняется методом двойного стоячего фальца. Этот способ гарантирует прочное сцепление без использования открытых саморезов. При этом зазор для вентиляции между кровельным ковром и основанием оставляется в обязательном порядке, что предотвращает накопление конденсата и продлевает срок службы конструкции.
Герметизация выполняется только в зонах, где существует риск проникновения влаги: по ендовам, в местах примыканий и на торцевых участках. Применение уплотнительных материалов должно сочетаться с сохранением вентиляционных зазоров, чтобы кровля оставалась сухой и устойчивой к перепадам температур.
Соединение листов с двойным фальцем и контроль герметичности
Двойной фальц применяется для создания замка, обеспечивающего механическую прочность и долговечность покрытия. При соединении листов используется фальц станок, который формирует равномерный замок без повреждения защитного слоя металла. Это исключает ослабление шва и снижает риск коррозии.
Особое внимание уделяется технологии крепления. Применяются только скрытые крепления, что исключает появление отверстий в полотне и гарантирует герметичность. Такой способ крепления позволяет распределять нагрузку равномерно и снижает вероятность деформации при температурных перепадах.
Правильная укладка металла предполагает минимальное количество поперечных соединений. Каждый продольный шов формируется непрерывно, что облегчает дальнейшую герметизацию. Для защиты от капиллярного подсоса влаги замок уплотняется эластичными вставками или специальными лентами.
При проектировании фальцевой кровли необходимо учитывать систему вентиляции. Недостаточная циркуляция воздуха под покрытием приводит к образованию конденсата, что снижает ресурс конструкции. Корректное совмещение вентиляционных зазоров и герметичных замков обеспечивает оптимальный баланс между защитой от влаги и испарением накопившейся влаги.
Контроль герметичности проводится поэтапно: после механической фиксации замка и после уплотнения шва. Рекомендуется проверять каждый участок на предмет неплотного прилегания, особенно в местах сопряжений с ендовами, карнизами и примыканиями к стенам.
Устройство ендов и примыканий к вертикальным конструкциям
Ендовы относятся к наиболее уязвимым зонам фальцевой кровли. Неправильная укладка металла приводит к протечкам и коррозии. Для обеспечения герметизации применяют двойной стоячий фальц, при этом фиксирующие элементы выполняются только через скрытые крепления. Такой подход исключает повреждение покрытия и уменьшает риск деформаций при термическом расширении.
Перед монтажом ендовы проверяют уклон скатов: он должен обеспечивать свободный отвод воды. Укладку начинают снизу, используя заготовки, подготовленные на фальц станке. Места нахлеста дополнительно уплотняются герметиком или уплотнительной лентой. При переходе к коньку листы подрезаются с зазором для вентиляции подкровельного пространства.
Примыкания к стенам и трубам
Примыкания требуют повышенного внимания, так как именно в этих узлах чаще всего возникают протечки. Работы выполняют в несколько этапов:
- Подготовка основания: поверхность очищается и выравнивается.
- Укладка металла с заходом на вертикальную плоскость не менее 150 мм.
- Применение прижимной планки со скрытыми креплениями.
- Герметизация верхнего стыка монтажным герметиком с высокой эластичностью.
Практические рекомендации
- При изготовлении элементов на фальц станке контролируйте геометрию замков – это напрямую влияет на герметизацию.
- В ендовах не допускается механическая фиксация через полотно металла, все крепежные элементы располагаются по краям.
- Для долговечности рекомендуется использовать уплотнители с устойчивостью к ультрафиолету и перепадам температур.
Соблюдение этих правил позволяет избежать повреждений в наиболее сложных узлах кровли и обеспечивает надежную работу конструкции в течение всего срока службы.
Монтаж конька и оформление краевых зон кровли
Установка конька начинается после полной укладки металла на скаты. В первую очередь выполняется точная разметка линии конька и подготовка основания для его крепления. Использование фальц станка позволяет получить ровное соединение листов, что исключает деформации при закреплении.
Для герметизации коньковой зоны применяются специальные уплотнительные ленты, препятствующие проникновению влаги и снега. При этом сохраняется вентиляция подкровельного пространства: между коньковой планкой и металлом оставляют зазор, обеспечивающий постоянный выход влажного воздуха.
Крепление и защита краевых зон
Краевые участки кровли закрываются торцевыми планками, которые фиксируются к основанию с шагом не более 300 мм. Укладка металла на этих зонах выполняется с особым контролем, так как именно здесь возникает наибольшая ветровая нагрузка. Соединение листов должно быть плотным, без зазоров, исключающих продувание.
Для повышения долговечности рекомендуется использовать скрытый крепеж, а также контролировать отсутствие перекосов по всей длине. При правильном выполнении герметизация и вентиляция сохраняют стабильный режим эксплуатации кровли даже в сложных климатических условиях.
Проверка ровности покрытия и герметизация технологических отверстий
После завершения укладки металла необходимо выполнить контроль ровности покрытия. Для этого используют длинные рейки или лазерный уровень, которые позволяют выявить отклонения превышающие 2–3 мм на 1 м погонный. Особое внимание уделяют соединению листов и областям возле вентиляционных выходов, дымоходов и мансардных окон.
Все технологические отверстия обрабатываются герметиком, устойчивым к атмосферным воздействиям и ультрафиолету. Герметизация выполняется до установки декоративных элементов и после окончательной фиксации скрытых креплений, чтобы предотвратить появление протечек в будущем.
В местах прохождения труб или антенн рекомендуется использовать специальные манжеты, обеспечивающие плотное соединение листов и исключающие контакт металла с уплотнителем, который может деформироваться. Вентиляция кровли при этом не нарушается, так как сохраняются зазоры для воздухообмена между слоем утеплителя и металлом.
Проверку герметичности производят визуально и с использованием небольшого давления воды или воздуха в отдельных зонах. Любые выявленные щели устраняются немедленно, а места соединений листов дополнительно промазываются уплотнителем. Это обеспечивает долговечность покрытия и минимизирует риск коррозии в местах технологических отверстий.
| Этап | Метод контроля | Рекомендации |
|---|---|---|
| Ровность покрытия | Лазерный уровень, длинная рейка | Отклонения не более 2–3 мм на 1 м |
| Соединение листов | Визуальный осмотр, проверка на прогиб | Скрытые крепления должны быть плотными, без зазоров |
| Герметизация отверстий | Использование уплотнителя и манжет | Уплотнитель не контактирует с металлом напрямую, сохраняется вентиляция |
| Финальная проверка | Вода/воздух под небольшим давлением | Устранение всех протечек, контроль всех соединений |
